火電廠耐磨澆注料理化指標(biāo)-陶瓷涂料施工
火電廠耐磨澆注料理化指標(biāo)-陶瓷涂料施工，耐磨澆注料，該涂料采用高新技術(shù)，特別是無機(jī)—有機(jī)納米技術(shù)，耐溫可以到達(dá)600℃高溫，涂料有機(jī)-無機(jī)增鏈嫁接，以及共混理論和互穿網(wǎng)絡(luò)技術(shù)，耐磨防腐涂料涂層具有良好的抗沖擊性能和防腐性能，無機(jī)-有機(jī)改性溶液成膜后飽滿光滑可以減少磨擦組力，顏料中大的陶瓷粉料作為支架抗沖擊抗撞擊，小的陶瓷粉料作為填充抗摩擦。涂料所用原料主要采用離子化合物和部分人工合成共價(jià)化合物，離子鍵和共價(jià)鍵屬強(qiáng)結(jié)合鍵，形成化學(xué)結(jié)合，所以韌性和強(qiáng)度很大，可抵御的高速?zèng)_擊力和剪切應(yīng)力，可以長期耐酸堿腐蝕，不粉化不脫落，使用壽命長。并且抗溫變性能好，耐候性強(qiáng)。
其適用范圍：
1、發(fā)電行業(yè)的卸煤溝、煤斗、儲(chǔ)煤倉、干煤柵、翻車機(jī)、撈渣機(jī)、水處理等。
2、化工行業(yè)的防腐蝕地面、泵基礎(chǔ)等。
3、煤炭行業(yè)的矸石倉、介質(zhì)桶、刮板機(jī)、斗提機(jī)、溜槽、篩下漏斗等內(nèi)的耐磨襯板。
4、鋼鐵行業(yè)的高爐混料倉、燒結(jié)料倉、給料機(jī)、制球機(jī)等。
特點(diǎn)：
1、高強(qiáng)度、高抗磨、抗沖擊、抗沖刷、抗油
2、阻燃性好、吸水率低、抗高低溫
3、耐久性好，使用壽命長
4、施工簡便、操作快捷、易于掌握
5、整體性好、易于修補(bǔ)，不易脫落
6、無味，對操作人員無身體損害。
耐磨澆注料施工工藝
在進(jìn)行抗磨層施工前，筒倉和卸煤槽的原有混凝土基層已施工完過28天，達(dá)到硬化強(qiáng)度，為了保證抗磨層和原有混凝土基層粘接牢固，形成有機(jī)整體，采取以下三個(gè)的工藝準(zhǔn)備：基層處理、鋪設(shè)鋼筋網(wǎng)、涂刷界面劑。
1基層處理
界面基層處理主要注意三點(diǎn)：⑴粗糙程度，基層越粗糙，界面結(jié)合面積越大，合力越大，抵抗剪切破壞的能力就越強(qiáng)，所以要對基層進(jìn)行鑿毛。⑵完好程度，指粘接面受損傷的程度，損傷越輕，內(nèi)部產(chǎn)生缺陷越少，粘接性能越好，所以要對基礎(chǔ)表面如有疏松部位應(yīng)予剔除。⑶潔凈程度，減少雜質(zhì)，有利于提高粘接強(qiáng)度。所以要用壓力水沖洗清理基礎(chǔ)表面，不得有浮漿、浮灰和脫模劑等雜物
2 鋪設(shè)鋼筋網(wǎng)
為了保證抗磨層與混凝土基層的整體性，減少大面積抹灰造成的抗磨層收縮，增大約束，防止產(chǎn)生空鼓和裂紋，在基層表面需埋設(shè)鋼筋網(wǎng)�；炷粱鶎鱼@孔深70mm，孔徑12mm；用鋼筋錨固料錨固Ф6mm鋼筋棍，鋼筋棍埋設(shè)深度70mm，外露15～30mm（設(shè)計(jì)抗磨層厚度的1/3），鋼筋棍之間的間距300mm；鋼筋棍的用Ф6mm盤條焊接成網(wǎng)。
3 涂刷界面劑
施工前2小時(shí)充分濕潤基礎(chǔ)表面，施工時(shí)將浮水吸干。將界面處理劑均勻涂刷在已處理好的混凝土基礎(chǔ)表面，不能漏刷。

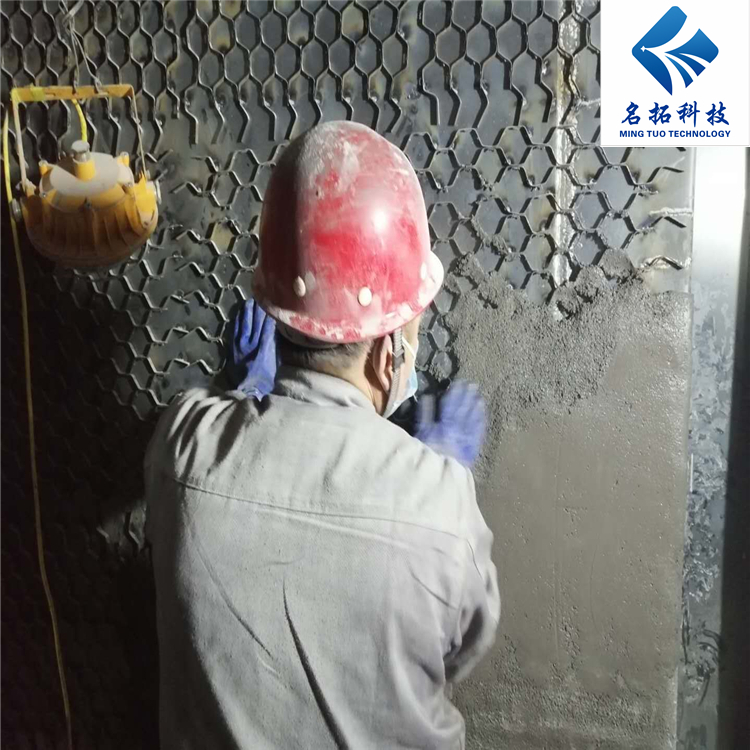

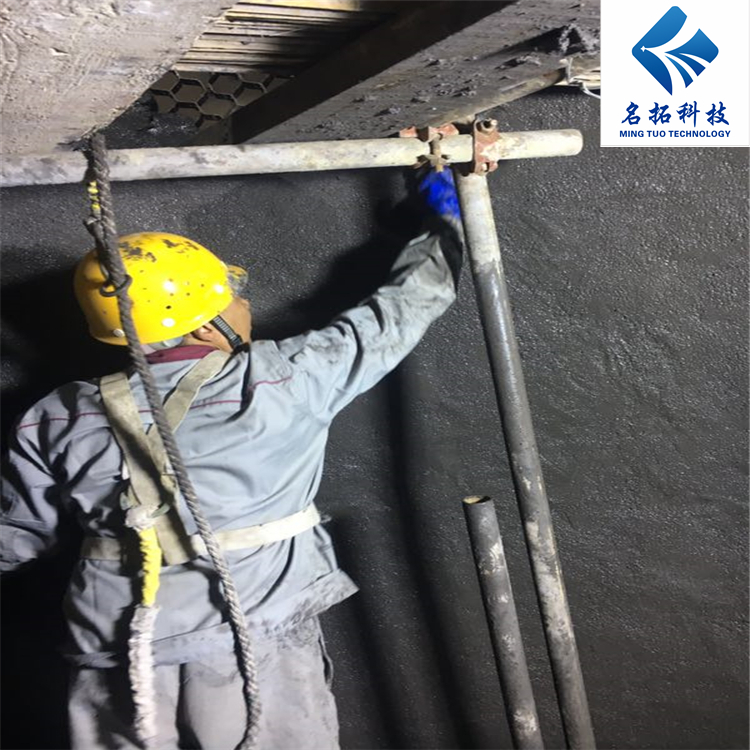

耐磨澆注料對攪拌及施工都有著很高的要求，攪拌時(shí)間為15分鐘左右，攪拌時(shí)間是與其原料配置和膠水有很大關(guān)系。將攪拌后從攪拌機(jī)內(nèi)取出，運(yùn)送至施工部位倒在干凈的平臺(tái)上，每次取出約2公斤左右材料開始涂抹在焊接好的龜甲網(wǎng)或者V型鉤釘上，需用力抹平壓實(shí)，保證材料能與鋼板表面或龜甲網(wǎng)粘結(jié)牢固，然后用皮錘或橡膠錘敲打以增加其密度強(qiáng)度。檢查表面是否平整，不能有凹凸不平或者有塌落等現(xiàn)象。陶瓷涂料保養(yǎng)時(shí)間為48小時(shí)左右，保養(yǎng)期間應(yīng)避免雨水浸泡或有較大震動(dòng)的情況，從而避免使未達(dá)到強(qiáng)度的耐磨陶瓷涂料出現(xiàn)脫落或干裂的情況，因此影響其使用壽命。
