龜甲網(wǎng)防磨膠泥廠家

龜甲網(wǎng)防磨膠泥廠家，龜甲網(wǎng)防磨膠泥是有一種凝膠材料，具有穩(wěn)定的機械強度和剛度，耐磨陶瓷涂料主要有金剛石、耐磨骨料和耐酸堿結(jié)合劑組成，具有密度大，強度高，抗折和抗壓性能等顯著特點，在工礦設(shè)備和水泥廠及電廠設(shè)備上取得廣泛應(yīng)用，其強度高度可達150MPa，是易磨損設(shè)備理想的耐磨防磨材料。

1、什么是龜甲網(wǎng)防磨膠泥？這種耐磨材料哪個廠家的質(zhì)量較好？針對這一問題，小編就龜甲網(wǎng)防磨膠泥這個名稱來講解一下。實際上，防磨膠泥是一種耐磨防腐材料，主要用在工業(yè)設(shè)備的防腐耐磨施工中；可是由于人們對名稱的不了解，隨之而來延伸出很多該材料的名稱，就比如龜甲網(wǎng)防磨膠泥，這個就是在工業(yè)設(shè)備表面焊接龜甲網(wǎng)然后涂抹防磨膠泥（耐磨陶瓷涂料），就是這個演變出的龜甲網(wǎng)防磨膠泥這個代名詞，實際上它就是防磨膠泥（耐磨陶瓷涂料）。

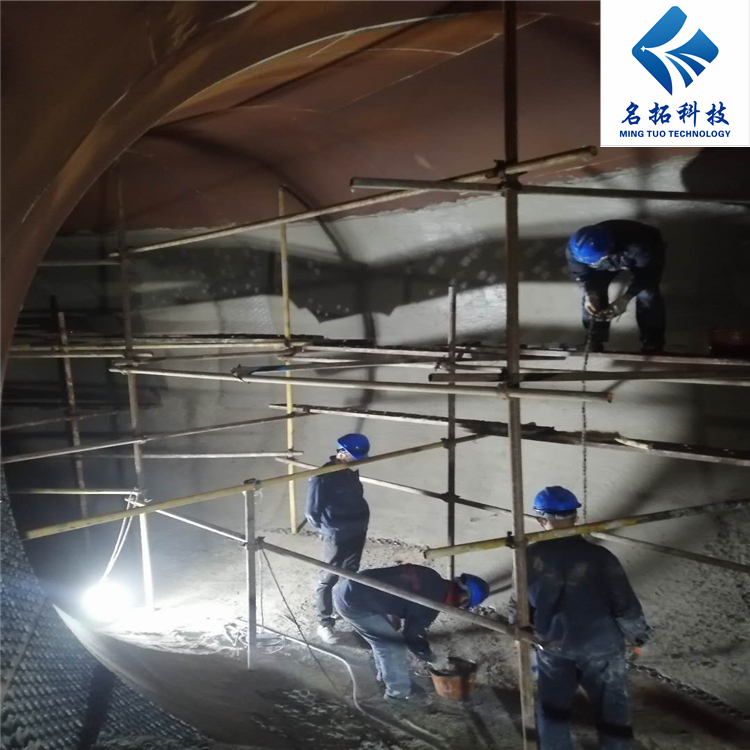

2、如何選擇龜甲網(wǎng)防磨膠泥？這個也是有技術(shù)含量的一件事。例如：水泥廠可以不同的設(shè)備或零件的操作溫度，選用不同種類的耐磨陶瓷涂料，磨損介質(zhì)和沖刷速度的不同，一般在風(fēng) 管、彎頭和旋風(fēng)分離器處的施工厚度為 20mm，局 部磨損嚴重的部位，如選機下料錐斗、下料溜槽 等處，可以增加施工厚度至 30mm 或 40mm。 在施工厚度為20mm的情況下，經(jīng)過除油脂、除 漆等底層后，直接在設(shè)備母板上焊接鋼網(wǎng)，通常采 用花網(wǎng)式焊接，焊點之間的間距為200～300mm。然 后將現(xiàn)場攪拌均勻的耐磨陶瓷干、水、鋼纖維的混合物涂抹上即可。

3、由于龜甲網(wǎng)防磨膠泥的常溫固化速度之快，因此，每次攪拌好后應(yīng)盡快施工完，這個施工時間期限現(xiàn)場溫度的不同，一般為30～ 60min。殘留的混合物在開始凝固后就不能繼續(xù)使 用了。 在施工厚度過 20mm 的情況下，則需要先在 設(shè)備母板上焊接隔離鋼筋。施工厚度為30mm時，采 用 6mm 的鋼筋；施工厚度為 40mm 時，采用8～10mm 的鋼筋。然后再在鋼筋上焊接鋼網(wǎng)，攪拌、涂抹程 序與施工厚度 20mm 時一樣。 如果是高溫情況下的應(yīng)用，例如三次風(fēng)閥門， 則先在閥體上安裝耐火澆注料，其厚度母板使 用的材質(zhì)和許可的熱耗來確定。然后再在耐火澆注 料表面焊接鋼網(wǎng)，涂抹耐磨陶瓷涂料。 定向纖維的使用，增強了耐磨陶瓷涂層的韌 性，使其具有的形變能力，因此無論是在現(xiàn) 場安裝好的設(shè)備上施工，還是在車間里施工完畢后 再吊裝，都不會影響它的強度和使用壽命。 耐磨陶瓷涂料常溫下（20℃）養(yǎng)護三天就可以 達到所需要的強度和硬度，就可投入使用。
