碳化硅防磨料使用壽命 防磨材料的施工
碳化硅防磨料使用壽命 防磨材料的施工，防磨料，顧名思義，就是能經(jīng)受高溫氧化和其它介質(zhì)腐蝕的涂料。從而達(dá)到保護(hù)被涂物能在高溫環(huán)境下正常工作的目的，其實(shí)就是能經(jīng)受高溫氧化和腐蝕的涂料，可分為有機(jī)耐溫涂料和無(wú)機(jī)耐溫涂料兩大類。而有機(jī)耐溫涂料在850度，無(wú)機(jī)耐溫涂料在1200度之間。
防磨料是一種無(wú)機(jī)涂層，即在一般的金屬或非金屬材料的表面涂上一層防磨料就能達(dá)到提高原本材料的使用性能。讓原本性能一般的材料得到大幅度的改變，所以防磨料非常受歡迎，它應(yīng)用于石油工業(yè)、冶金、航空航天等工業(yè)鄰域。同時(shí)這種材料還能節(jié)省能源，因?yàn)樗梢蕴岣卟牧系氖褂脡勖�，大概能提高一到兩倍的樣子，讓同樣的材料能用更久，減少材料的損耗和浪費(fèi)。
由于各工礦企業(yè)在生產(chǎn)和運(yùn)行中其設(shè)備經(jīng)常出現(xiàn)容易磨損等問(wèn)題，磨損后的設(shè)備在運(yùn)行中會(huì)出現(xiàn)漏粉、漏風(fēng)等一系列問(wèn)題，磨損輕的部位一些企業(yè)由于生產(chǎn)任務(wù)緊一時(shí)間不能停機(jī)，從而采用外表補(bǔ)焊鋼板打補(bǔ)丁的方式進(jìn)行簡(jiǎn)單處理，等停機(jī)后安排維修工人進(jìn)行更換鋼板甚至更換整個(gè)設(shè)備殼體，這樣會(huì)導(dǎo)致費(fèi)時(shí)費(fèi)工并且影響整個(gè)企業(yè)的產(chǎn)能。
陶瓷涂料在電廠和鋼鐵冶煉廠應(yīng)用非常廣，鋼鐵冶煉廠的冶煉爐其溫度在800—1200度之間，所以要求材料，并且對(duì)防磨性能的要求也非常嚴(yán)格。很多廠家采用耐火澆注料來(lái)解決此部位的耐磨問(wèn)題，但效果不是很理想，因?yàn)槟突饾沧⒘鲜菍?duì)待有著非常好的效果，然而高溫后耐磨性能就會(huì)嚴(yán)重下降，名拓公司耐溫耐磨陶瓷涂料正是填補(bǔ)了這方面空白，其膠水在燒結(jié)過(guò)程中能跟材料形成燒結(jié)反應(yīng)，燒結(jié)反應(yīng)后的陶瓷涂料層抗壓強(qiáng)度能達(dá)到161，抗折強(qiáng)度能達(dá)到17.8，并且能持續(xù)穩(wěn)定的發(fā)揮其作用。

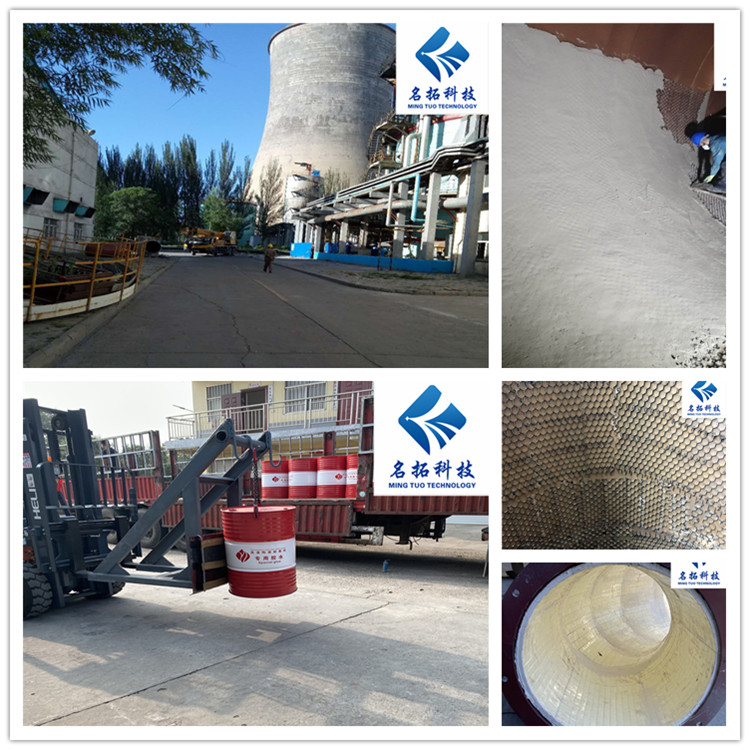

耐磨陶瓷涂料對(duì)攪拌及施工都有著很高的要求，攪拌時(shí)間為15分鐘左右，攪拌時(shí)間是與其的原料配置和膠水有很大關(guān)系。將攪拌后的耐溫耐磨陶瓷涂料從攪拌機(jī)內(nèi)取出，運(yùn)送至施工部位倒在干凈的平臺(tái)上，每次取出約2公斤左右材料開(kāi)始涂抹在焊接好的龜甲網(wǎng)或者V型鉤釘上，需用力抹平壓實(shí)，保證材料能與鋼板表面或龜甲網(wǎng)粘結(jié)牢固，然后用皮錘或橡膠錘敲打以增加其密度強(qiáng)度。
檢查表面是否平整，不能有凹凸不平或者有塌落等現(xiàn)象。耐磨陶瓷涂料保養(yǎng)時(shí)間為48小時(shí)左右，保養(yǎng)期間應(yīng)避免雨水浸泡或有較大震動(dòng)的情況，從而避免使未達(dá)到強(qiáng)度的耐磨陶瓷涂料出現(xiàn)脫落或干裂的情況，因此影響其使用壽命。
防磨料適用于多種設(shè)備的磨損，它所使用范圍廣泛：冶金和機(jī)械工業(yè)、汽車工業(yè)、航空航天工業(yè)、刀具工業(yè)、石油化工行業(yè)、水泥、煤炭工業(yè)、火力發(fā)電以及國(guó)防工業(yè)中等等。這些很多都深受物料的強(qiáng)沖刷強(qiáng)腐蝕重磨損部位的危害，輕則使設(shè)備漏風(fēng)漏氣，重則會(huì)使機(jī)器停止運(yùn)營(yíng)操作，相對(duì)還會(huì)對(duì)設(shè)備產(chǎn)生消耗及更新?lián)Q代，這對(duì)于企業(yè)生產(chǎn)及工廠正常運(yùn)營(yíng)都影響重大，因而本公司生產(chǎn)的高強(qiáng)防磨料從根本上解決設(shè)備的磨損及消耗，深受客戶的喜愛(ài)及擁護(hù)。
防磨料施工：
1.檢查環(huán)境溫度，施工期間，施工地點(diǎn)的氣溫需控制在5℃-40℃之間，如果氣溫過(guò)低，材料本身及施工區(qū)域則需加溫至5℃，直到防磨膠泥涂抹完畢為止。避免在直接日曬或強(qiáng)風(fēng)狀況下施工，以防止耐磨陶瓷涂料表面的迅速干裂。
2進(jìn)行表面處理，將要進(jìn)行的防磨設(shè)備表面清理干凈，暴露實(shí)際板結(jié)體。將表面松動(dòng)的物質(zhì)及雜質(zhì)弄干凈。
3.龜甲網(wǎng)焊接，在設(shè)備表面上焊接龜甲網(wǎng)。
4.混合與攪拌；攪拌：使用攪拌機(jī)，加入固化劑，使耐磨陶瓷涂料與固化劑充分粉攪拌均勻，然后加入量的膠水充分?jǐn)嚢杈鶆�，攪拌時(shí)間為10-15分鐘為宜，直至陶瓷涂料與膠水形成一個(gè)黏度很大的濕球狀，才能從攪拌機(jī)里放出來(lái)開(kāi)始使用。

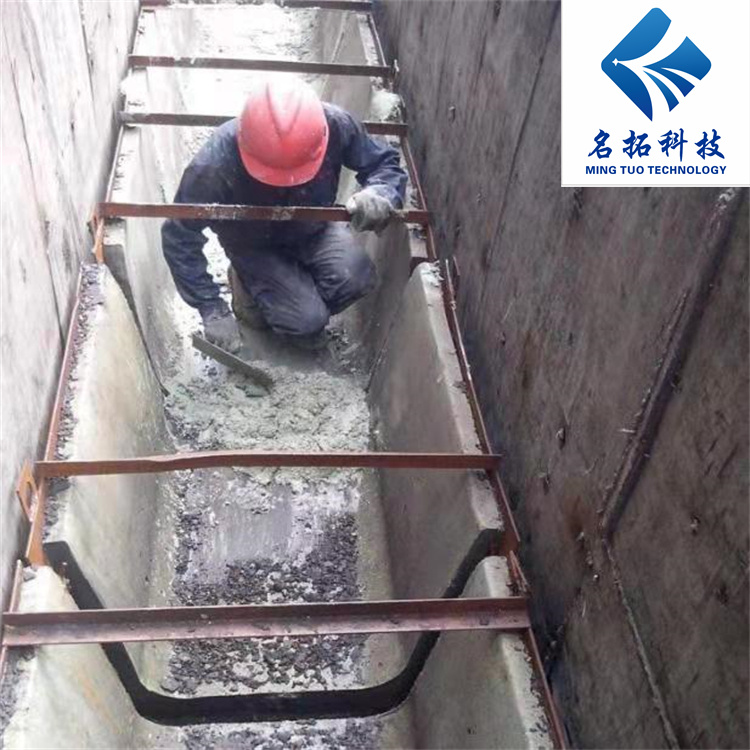

5.涂抹；操作人員需配備勞保手套、口罩、眼鏡及帽等防護(hù)用品，如果在高空作業(yè)需要佩戴合格的防護(hù)帶，從桶內(nèi)取出適量陶瓷涂料（每次約兩公斤為宜），需用力涂抹在焊接好的龜甲網(wǎng)上，保證不能有空洞或壓不實(shí)的現(xiàn)象，以保證耐磨陶瓷涂料緊密的和龜甲網(wǎng)及鋼板結(jié)合在一起，垂直面和頂部需一次成型，不能分層涂抹，以防止出現(xiàn)起層現(xiàn)象。
6.檢查；涂抹好的耐磨陶瓷涂料不能有鼓包或塌落現(xiàn)象，如果發(fā)現(xiàn)及時(shí)清理然后重新涂抹，直到耐磨陶瓷涂料與鋼板緊密結(jié)合在一起方可使用。
7.保養(yǎng)；耐磨陶瓷涂料需過(guò)了保養(yǎng)期達(dá)到高強(qiáng)度后才能正常使用。
