風(fēng)管防磨膠泥使用量 防磨膠泥施工
風(fēng)管防磨膠泥使用量 防磨膠泥施工，防磨膠泥是有一種凝膠材料，具有穩(wěn)定的機(jī)械強(qiáng)度和剛度，耐磨陶瓷涂料主要有金剛石、耐磨骨料和耐酸堿結(jié)合劑組成，具有密度大，強(qiáng)度高，抗折和抗壓性能等顯著特點(diǎn)，在工礦設(shè)備和水泥廠及電廠設(shè)備上取得廣泛應(yīng)用，其強(qiáng)度高度可達(dá)150MPa，是易磨損設(shè)備理想的耐磨防磨材料。
防磨膠泥特點(diǎn)：
（1）具有穩(wěn)定的機(jī)械強(qiáng)度和剛度。耐磨陶瓷涂料主要由耐磨骨料和結(jié)合系統(tǒng)組成，密度大，無(wú)大的宏觀缺陷，強(qiáng)度可達(dá)150MPa,是一般混凝土和耐火澆注料無(wú)法企及的，主要是采用了離子化合物和部分人工全成共價(jià)化合物，其離子鍵結(jié)合牢固，所以強(qiáng)度和剛度很在，可抵御物料的沖擊力和剪切應(yīng)力。而結(jié)合系統(tǒng)由于采取復(fù)合強(qiáng)化措施和處理，形成化學(xué)結(jié)合，致使其強(qiáng)度很高。
（2）具有優(yōu)良的韌性和抗震性。由于耐磨陶瓷涂料采用定向網(wǎng)狀增強(qiáng)措施，通過(guò)耦合進(jìn)一步改變韌性，所以抗斷裂、韌性強(qiáng)，可防止沖擊力造成的破損和剝落。另一方面，由于離子鍵和其共價(jià)鍵為強(qiáng)結(jié)合鍵，鍵能比較高，低溫對(duì)其影響很小，而且它的振動(dòng)頻率高，常溫難以對(duì)其構(gòu)成威脅，不會(huì)產(chǎn)生熱震損毀。
（3）整體性好。由于耐磨可塑料采取了雙重補(bǔ)強(qiáng)措施，有的甚至采取了多種補(bǔ)強(qiáng)措施，地改變了材料性能，使其體積穩(wěn)定，不可能產(chǎn)生裂縫，因而整體性好，另外施工為整體施工，無(wú)接縫出現(xiàn)，因而整體性進(jìn)一步提高。
（4）環(huán)境相容性好。由于采用了耐酸和耐堿的人工合成原料，不會(huì)和礦渣發(fā)生反應(yīng)，同時(shí)由于這種材料多為高溫合成原料，晶體發(fā)育好，結(jié)構(gòu)完整，環(huán)境溫度不會(huì)對(duì)它造成大的影響，屬環(huán)境惰性材料，因而對(duì)環(huán)境敏感性差。
防磨膠泥在使用中經(jīng)常出現(xiàn)大面積脫落或在短時(shí)間內(nèi)磨透、磨穿等情況，造成易磨損部位出現(xiàn)漏風(fēng)、漏等現(xiàn)象，從而大范圍影響工作效率，導(dǎo)致停機(jī)維修和，對(duì)整個(gè)生產(chǎn)企業(yè)影響甚大。耐磨陶瓷涂料具有密度大，強(qiáng)度高，抗折和抗壓性能等顯著特點(diǎn)，但是在其操作方面要求嚴(yán)格，如果安裝耐磨陶瓷涂料操作不當(dāng)就會(huì)出現(xiàn)諸多問(wèn)題，具體由以下問(wèn)題分析講解：
1.龜甲網(wǎng)焊接沒(méi)有按照要求焊接；龜甲網(wǎng)的作用旨在使已涂抹上的耐磨涂料不致脫落，并且能把耐磨陶瓷涂料和鋼板緊密結(jié)合在一起，即施工中如果沒(méi)有按照嚴(yán)格要求焊接點(diǎn)焊接龜甲網(wǎng)，這樣會(huì)出現(xiàn)漏焊或者焊點(diǎn)間距過(guò)大等不合格問(wèn)題，從而出現(xiàn)由于震動(dòng)或者風(fēng)速過(guò)大而導(dǎo)致龜甲網(wǎng)松動(dòng)甚至脫落。
2.涂料攪拌調(diào)配；先由于陶瓷涂料需按量按比例調(diào)配，固定量的陶瓷涂料搭配定量固化劑，并且需充分?jǐn)嚢杈鶆�，如調(diào)配材料過(guò)多或攪拌時(shí)間過(guò)短，使材料的粘性沒(méi)有充分發(fā)揮出來(lái)，簡(jiǎn)單地說(shuō)也就是材料沒(méi)有得到充分的攪拌，耐磨陶瓷涂料是由二十多種高強(qiáng)度骨料和耐酸堿結(jié)合劑加工而成，所以攪拌材料是很關(guān)鍵的步驟，反之則會(huì)影響材料性能，導(dǎo)致施工完畢的耐磨陶瓷涂料會(huì)在短時(shí)間內(nèi)出現(xiàn)嚴(yán)重磨損的情況。
3.施工涂抹；施工期間，施工地點(diǎn)的氣溫須控制在5~40℃之間，如氣溫過(guò)低時(shí)，耐磨陶瓷涂料和膠水就不能很好的得到結(jié)合再加上過(guò)程中由于氣溫過(guò)低，會(huì)進(jìn)一步導(dǎo)致材料的性能不能充分得到發(fā)揮。
4.涂抹要求；涂抹過(guò)程中需一次成型，不能分層涂抹。如果分層涂抹就會(huì)出現(xiàn)干裂和兩次涂抹相互不粘合的現(xiàn)象，所以分層涂抹也是導(dǎo)致耐磨陶瓷涂料出現(xiàn)起層或短時(shí)間就出現(xiàn)磨損的重要原因。

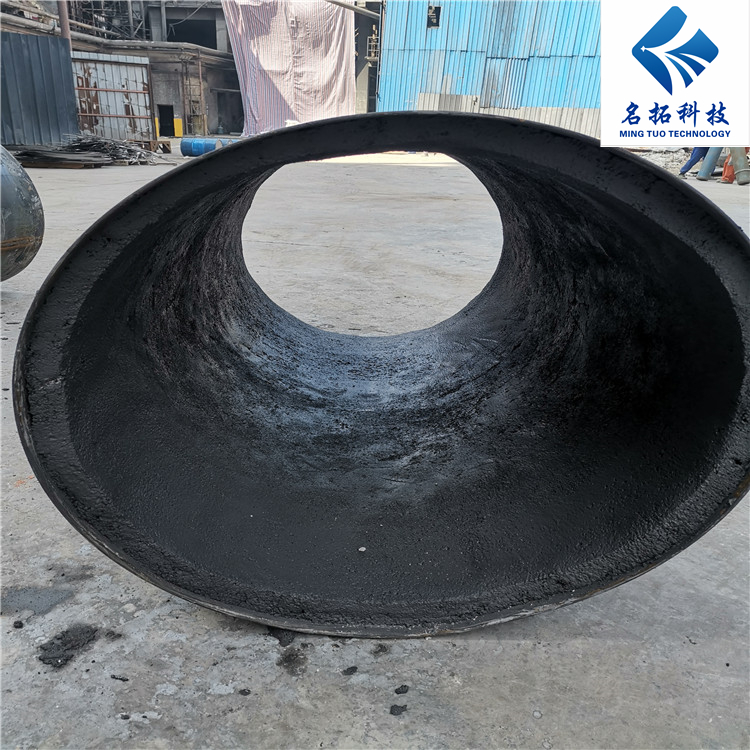

5．檢查施工；涂抹過(guò)程中保證陶瓷涂料緊密的與龜甲網(wǎng)及鋼板結(jié)合在一起，檢查是否出現(xiàn)空洞或壓不實(shí)的現(xiàn)象，如果在施工期間出現(xiàn)空洞氣袋或壓不實(shí)就很大范圍內(nèi)影響產(chǎn)品使用壽命。
6．保養(yǎng)；耐磨陶瓷涂料養(yǎng)護(hù)期為夏季一般為48小時(shí)，冬季一般為72小時(shí)左右，切不可因施工完畢后達(dá)不到耐磨陶瓷涂料保養(yǎng)時(shí)間而匆忙開(kāi)機(jī)，這樣會(huì)導(dǎo)致耐磨陶瓷涂料在沒(méi)有達(dá)到高強(qiáng)度而性能急速下降甚至脫落等問(wèn)題。
防磨膠泥廠家多年的現(xiàn)場(chǎng)觀察研究，上萬(wàn)次的實(shí)驗(yàn)研發(fā)，大量科技技術(shù)的應(yīng)用，名拓耐磨材料有限公司，依靠自身技術(shù)力量，結(jié)合多年與國(guó)內(nèi)大型電廠、鋼廠、水泥廠的合作實(shí)踐經(jīng)驗(yàn)，成功研發(fā)出防煙囪煙道冷凝水腐蝕的防腐涂料。這種防腐涂料與傳統(tǒng)的聚脲、泡沫玻璃磚、玻璃鱗片、OM涂料或膠泥傳統(tǒng)防腐材料不同，它耐溫幅度高，同時(shí)耐酸堿，熱脹冷縮性能好，附著力強(qiáng)，使用壽命長(zhǎng)，耐久性好，損壞的可以方便地進(jìn)行修補(bǔ)。在制備、涂裝和形成過(guò)程中對(duì)環(huán)境無(wú)影響。
