陶瓷耐磨涂料發(fā)展趨勢(shì)和方向

耐磨陶瓷料發(fā)展趨勢(shì)和方向，耐磨陶瓷防腐涂料的開發(fā)是建立在完整地理論基礎(chǔ)上的。實(shí)驗(yàn)證明，國(guó)產(chǎn)耐磨陶瓷涂料，有較好的耐磨性能，可以取代進(jìn)口的耐磨陶瓷涂料，是水泥行業(yè)立磨、輥壓機(jī)、選機(jī)、體管道閥門和料輸送管道內(nèi)襯的理想材料，高強(qiáng)耐磨陶瓷涂料實(shí)際應(yīng)用于市場(chǎng)中已經(jīng)經(jīng)歷了多年的風(fēng)雨，耐磨陶瓷涂料又被稱為耐磨涂料，在耐磨行業(yè)的市場(chǎng)占據(jù)比重大，由于耐磨陶瓷涂料主要是采用了離子化合物和部分人工合成共價(jià)化合物，其離子鍵結(jié)合牢固，而結(jié)合系統(tǒng)由于采用復(fù)合強(qiáng)化措施和處理形成化學(xué)結(jié)合，所以強(qiáng)度和剛度很大，可抵御物料的沖擊力和剪切應(yīng)力 。

耐磨陶瓷涂料大致分為四種，水調(diào)型、膠調(diào)型、耐溫膠調(diào)型以及耐磨澆注型，水調(diào)型耐磨陶瓷涂料主要的結(jié)合劑為高鋁水泥，結(jié)合后的強(qiáng)度使用壽命能達(dá)到5年以上，但高鋁水泥對(duì)耐酸堿腐蝕這方面會(huì)差一些，所以適合用在干燥的風(fēng)管內(nèi)使用。膠調(diào)型耐磨陶瓷涂料主要結(jié)合劑為膠水，其耐酸堿及耐腐蝕都有著很好的效果，耐溫能達(dá)到850度，是一種廣泛的應(yīng)用材料，在常溫至850高溫的地方都可以使用，并且性能穩(wěn)定。耐溫耐磨陶瓷涂料主要針對(duì)300度—1200度的使用部位，其特質(zhì)的膠水和材料本身的耐溫顆粒能使其性能大大提高，但在300度以內(nèi)使用會(huì)達(dá)不到較好的效果，所以高溫部位才更能發(fā)揮膠調(diào)型涂料的性能。

耐磨陶瓷料在生產(chǎn)和加工環(huán)節(jié)中是相當(dāng)嚴(yán)格的，其配料是由二十多種優(yōu)良耐酸堿結(jié)合劑和高密度碳化硅及莫來石骨料加工而成，所以對(duì)現(xiàn)場(chǎng)的使用也有嚴(yán)格的要求，工況及企業(yè)在使用耐磨陶瓷涂料的時(shí)候經(jīng)常會(huì)遇到一些問題，現(xiàn)在就給大家做一個(gè)解析，常見的問題如下：

1. 焊接；施工中先就是要錨固焊接底部骨架龜甲網(wǎng)，龜甲網(wǎng)的焊接嚴(yán)格要求焊接點(diǎn)橫向間距為20mm,縱向間距為10mm，這樣才能使龜甲網(wǎng)和底部鋼板能很好的焊接在一起，從而不會(huì)出現(xiàn)由于震動(dòng)或者風(fēng)速過大而導(dǎo)致龜甲網(wǎng)松動(dòng)或者脫落。

2. 檢查焊接；龜甲網(wǎng)焊接完畢后需做初步檢查，不能出現(xiàn)漏焊或者焊點(diǎn)間距過大等不合格問題，如有問題需及時(shí)加固，以保證基礎(chǔ)骨架的牢固性。

3. 準(zhǔn)備攪拌；開始攪拌耐磨陶瓷涂料，一次不能往攪拌機(jī)倒入太多的陶瓷涂料，每次倒入四袋（100公斤）即可，倒入太多會(huì)導(dǎo)致材料攪拌不均勻從而影響材料性能。

4. 開始攪拌；加入定量的固化劑，使耐磨陶瓷涂料與固化劑充分?jǐn)嚢杈鶆�，然后加入定量的膠水充分?jǐn)嚢杈鶆�，攪拌時(shí)間為10-15分鐘為宜，直至陶瓷涂料與膠水形成一個(gè)黏度很大的濕球狀，才能從攪拌機(jī)里放出來開始使用。

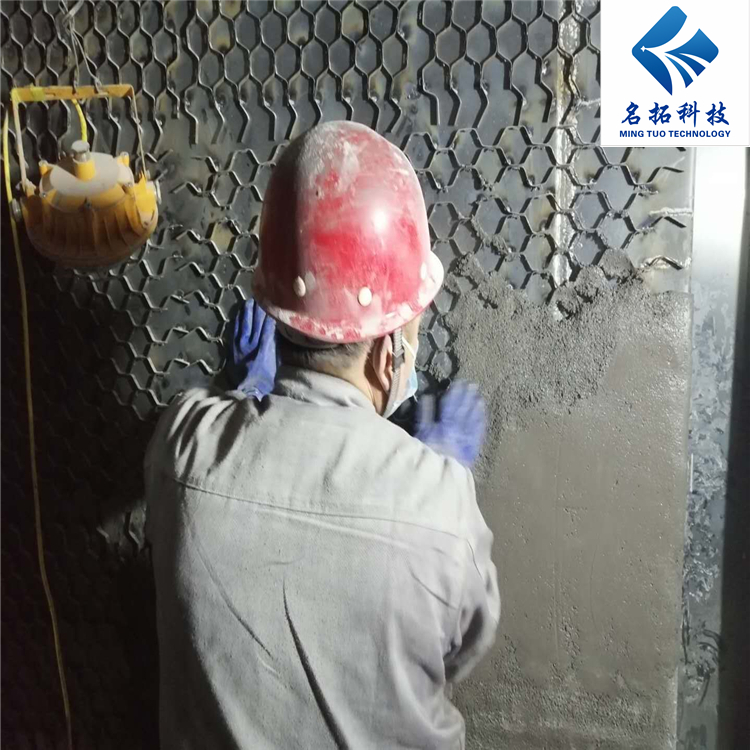

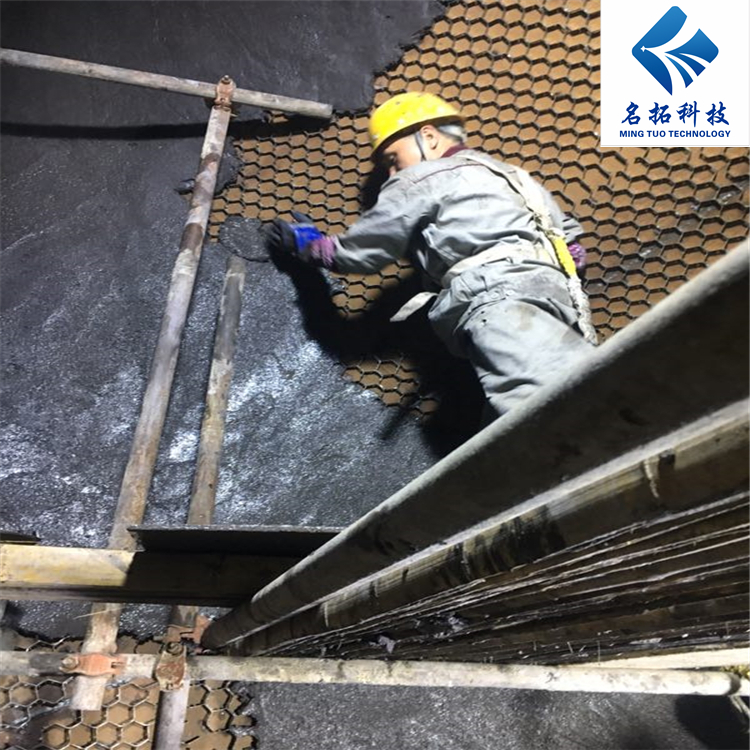

5. 涂抹；操作人員需配備勞保手套、口罩、眼鏡及保護(hù)帽等防護(hù)用品，如果在高空作業(yè)需要佩戴合格的帶，從桶內(nèi)取出適量陶瓷涂料（每次約兩公斤為宜），需用力涂抹在焊接好的龜甲網(wǎng)上，保證不能有空洞或壓不實(shí)的現(xiàn)象，以保證耐磨陶瓷涂料緊密的和龜甲網(wǎng)及鋼板結(jié)合在一起，垂直面和頂部需一次成型，不能分層涂抹，以防止出現(xiàn)起層現(xiàn)象。

6. 檢查；涂抹好的耐磨陶瓷涂料不能有鼓包或塌落現(xiàn)象，如果發(fā)現(xiàn)及時(shí)然后重新涂抹，直到耐磨陶瓷涂料與鋼板緊密結(jié)合在一起方可使用。

7. 保養(yǎng)；高強(qiáng)耐磨涂料需過了保養(yǎng)期達(dá)到理想強(qiáng)度后才能正常使用，夏季一般為48小時(shí)，冬季一般為72小時(shí)。
